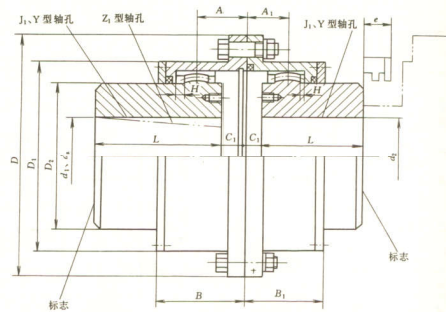

GCLD 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1、d2、dZ	軸孔長度 L		D	D1	D2	C	C1	H	A	A1	B	B1	轉動慣量 I kg·m2	重量 m kg
				Y	J1、 Z1
GCLD1	1120	4000	22、24	52	38	127	95	75	27	6	2	43	22	65	45	0.035	6.2
			25、28	62	44											0.041	7.2
			30、32、35、38、	82	60											0.044	7.8
			40、42、45、48、 50、55、56	112	84											0.047	9.6
GCLD2	1800	4000	38	82	60	149	116	90	26.5	6.5	2	49.5	24.5	70	49	0.085	11.2
			40、42、45、48、 50、55、56	112	84											0.097	14
			60、63、65	142	107				33							0.106	16.4
GCLD3	3150	4000	40、42、45、48、 50、55、56	112	84	167	134	105	33	7	2.5	53.5	27.5	80	54	0.16	17.2
			60、63、65、70、 71、75	142	107											0.19	22.4
GCLD4	5000	4000	45、48、50、55、 56	112	84	187	153	125	33.5	7.5	2.5	54	28	81	55	0.29	25.2
			60、63、65、70、 71、75	142	107											0.33	26.4
			85、90	172	132				38							0.38	35.6
GCLD 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1、d2、dZ	軸孔長度 L		D	D1	D2	C	C1	H	A	A1	B	B1	轉動慣量 I kg·m2	重量 m kg
				Y	J1、 Z1
GCLD5	7100	3750	50、55	112	84	204	170	140	37.5	7.5	2.5	60	30	89	59	0.45	31.6
			60、63、65、70、 71、75	142	107											0.51	38
			80、85、90、95	172	132											0.58	44.6
			100、（105）	212	167				43.5							0.69	53.9
GCLD6	10000	3300	55、56	112	84	230	186	155	43.5	8.5	3	68.5	33.5	106	71	0.75	40.5
			60、63、65、70、 71、75	142	107											0.84	49.8
			80、85、90、95	172	132											0.94	56.3
			100、110、（115）	212	167											1.07	67.5
GCLD7	16000	3000	60、63、65、70、 71、75	142	107	256	212	180	48	9	3	73.5	34.5	112	73	1.43	63.9
			80、85、90、95	172	132											1.6	74.7
			100、110、120、 125	212	167											1.85	88
			130、（135）	252	202											2.11	106.7
GCLD8	22400	2650	65、70、71、75	142	107	287	239	200	40.5	8.5	3.5	75	39	112	82	2.24	81.7
			80、85、90、95	172	132											2.51	95.5
			100、110、120、 125	212	167											2.88	114
			130、140、150	252	202				48							3.25	123
GCLD9	35500	2350	70、71、75	142	107	325	276	235	49.5	9.5	3.5	87.5	40.5	125	85	4.31	112
			80、85、90、95	172	131											4.83	130
			100、110、120、 125	212	167											5.53	156
			130、140、150	252	202											6.74	181
			160、170、（175）	302	242				58							7.08	212
GCLD10	50000	2100	75	142	107	362	313	270	65	11	4	98.5	44.5	149	95	7.88	161
			80、85、90、95	172	132											8.29	172
			100、110、120、 125	212	167											9.52	206
			130、140、150	252	202											10.25	239
			160、170、180	302	242											12.22	280
			190、200	352	282				68							13.69	319
